一 .功能說明

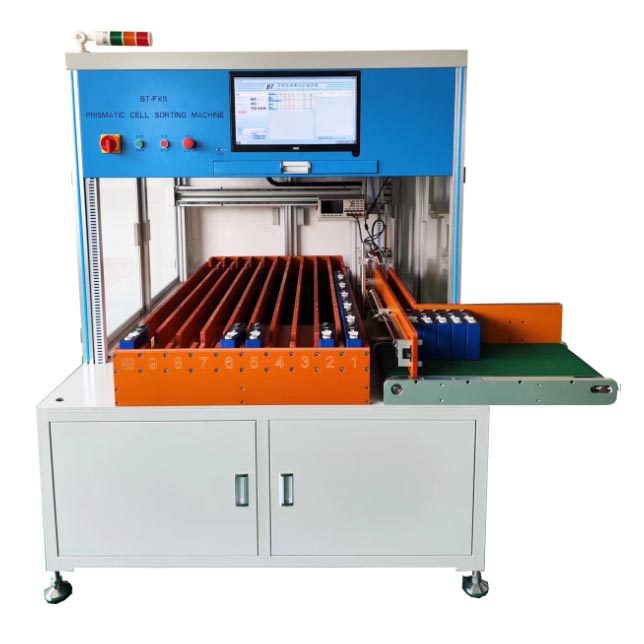

BT-FX11方型鋁殼電芯自動分選機方型鋁殼電芯自動掃碼，自動測試，自動分選內阻、電壓的自動化設備，自帶高精密內阻、電壓自動測試系統，該設備根據在軟件上設定的內阻、電壓值精確的將電池送入到指定檔位，系統最多可實現10級分選。此設備每小時可測試配組電芯約600支左右，且結構設計簡潔大方，性能穩定，設備操作簡單，性價比高的分選設備。

二.工藝流程

通過PC工控機上位機軟件設定參數，由PLC自動完成如下功能：人工將電芯電芯料斗→皮帶運載電池→自動掃描條形碼→自動測試電壓.內阻→按設定參數送入相應檔位槽→工控機記錄并保存數據→人工將電芯取入相應的周轉盒(箱)

三.分選機結構

3.1設備結構緊湊合理，外型美觀，占用空間小。

3.2設備操作簡單，無須專業人員操作，工人均能輕松掌握。

3.3設備采用PC工控機+PLC控制，PLC負責電池入料，運料， PC工控機負責掃碼槍數據和電池測試儀表數據采集，電壓內阻等級分選，操作簡單易學，工作效率高，節省人力成本，產品性能良好。

3.4本機配備UPS電源，預防突發性斷電。

3.4設備材料采用優質厚冷軋鈑金，鋁型材框架。

3.5設備安裝有萬向活動腳輪，設備在移位時能輕松移動。

3.6設備配置聲光報警，分選完成自動停機，且有清料功能，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。

肆.設備技術參數

4.1.設備功率：3.6KW， 220V交流電輸入，50Hz/60Hz

3.6KW，110V交流電輸入，50Hz/60Hz(出口專用,需定制)

4.2.使用氣壓; 0.4-0.8Mpa

4.3.適應電芯尺寸范圍：長60-260MM,厚度20-60MM，高度100-220MM

4.4掃描器件：Honeywell，兼容二維碼條形碼，掃碼合格率99.5%

4.5標配測試儀：HK3560高速測試儀，電壓精度正負0.00001V, 內阻精度正負0.01毫歐

可選配日本日置測試儀(BT3561A/BT3562A)

4.6分檔模組：采用400W伺服電機，定位精準，速度快

4.7通道數量：9個OK檔位，1個NG檔位

4.8.電壓設定：0.00000V-6.00000V,測試讀取精度正負0.00001V

4.9.內阻設定：000.00毫歐999.99毫歐，測試讀取精度正負0.01毫歐

4.10.生產效率：約600個電芯/小時

4.11.測試效果：反復測試，效果極佳

4.12.控制器件:工控機：英特爾原裝i7處理器，英特爾原裝工控主板，windows7工控系統

4.13.運動控制器件：PLC編程器Panasonic FP-X0L40R FP-XE30R

4.14.顯示實時生產數據：條碼/電壓/內阻/時間/運行狀態

4.15.測試數據保存于工控機本地磁盤，可定制MES數據上傳

4.16.設備調試簡單，易學易懂自帶故障報警

4.17.機器外形尺寸：L1840*W1810*H1900MM

進料流水線拆除后尺寸：L1840*W1420*H1900MM

裝箱尺寸：L2000*W1550*H2050MM

4.18.設備重量：約680KG
